이 예제는 맷돌의 문자 LCD 제어용 API 를 사용하여 문자 LCD 에 문자열과 문자를 출력합니다.



간단한 문자열 출력과 문자 LCD 자체의 사용자 정의 문자기능으로 여러 기호등이 출력되는 것을 확인할수 있습니다.



예제에서는 API 에서 지원되는 문자 LCD 의 백라이트 제어 기능을 사용하고 있으므로 백라이트 기능이 있는 문자 LCD 를 사용해야 제대로 된 결과를 볼수 있습니다.



맷돌 전용 연습기판이 없어도 예제 안에 첨부된 회로도를 사용하여 사용자가 직접 만능기판에 꾸며도 됩니다.

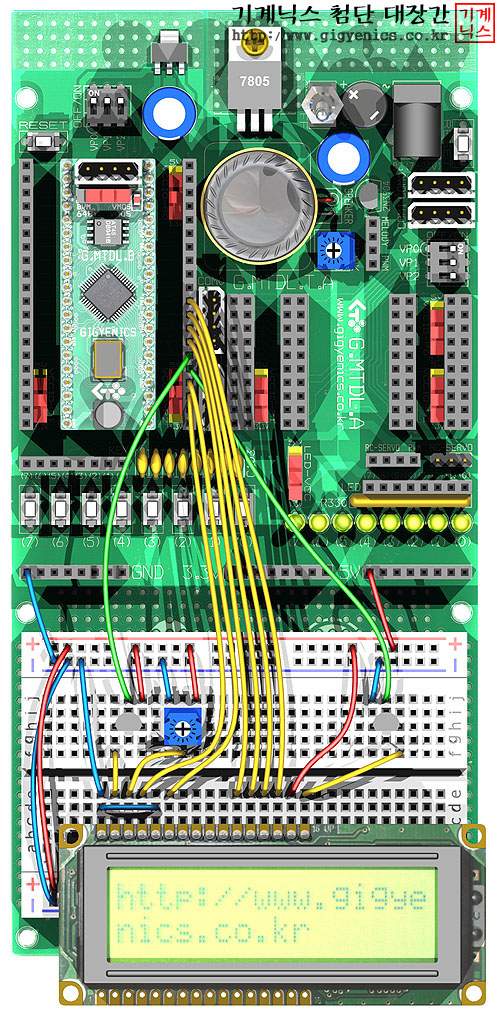

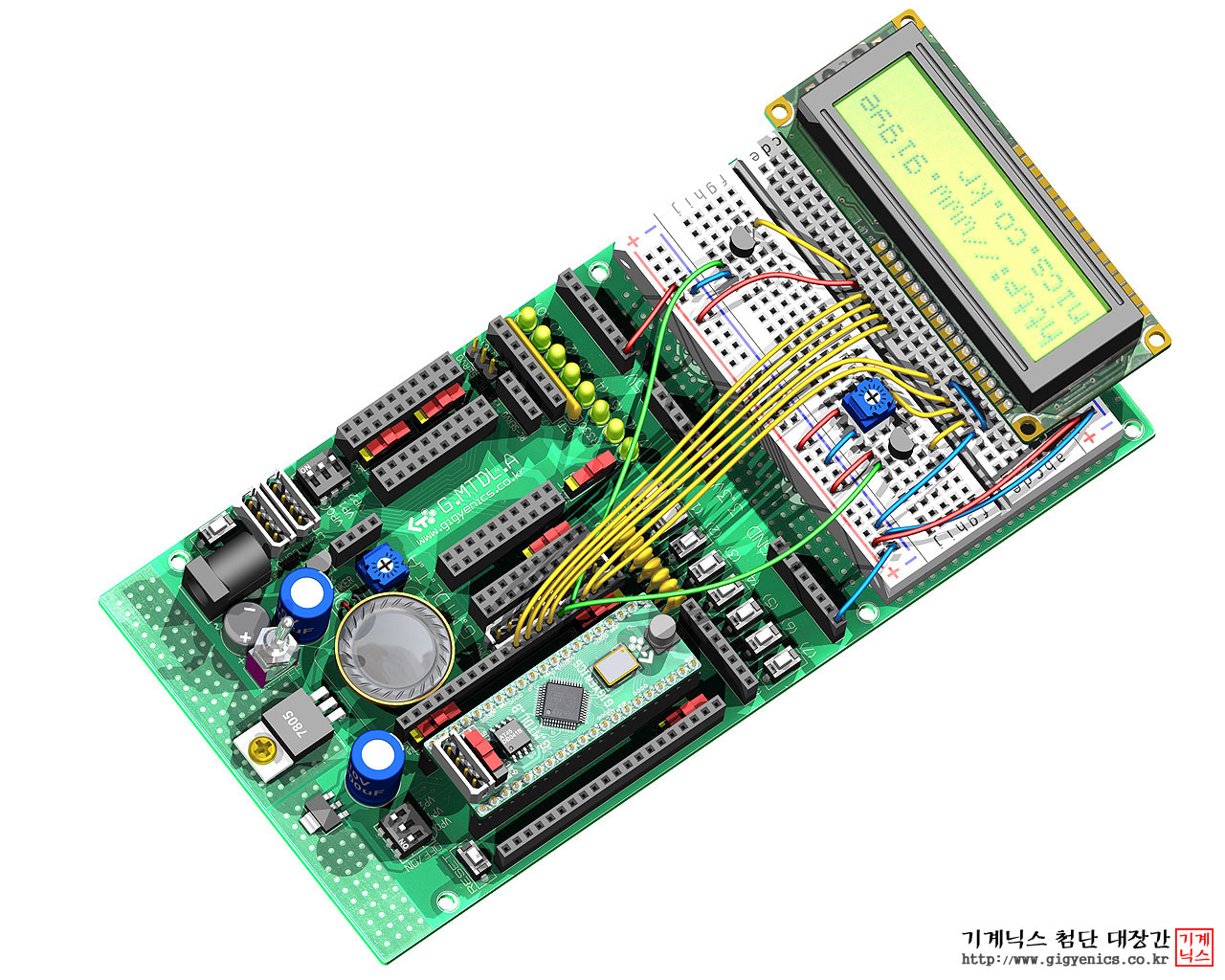

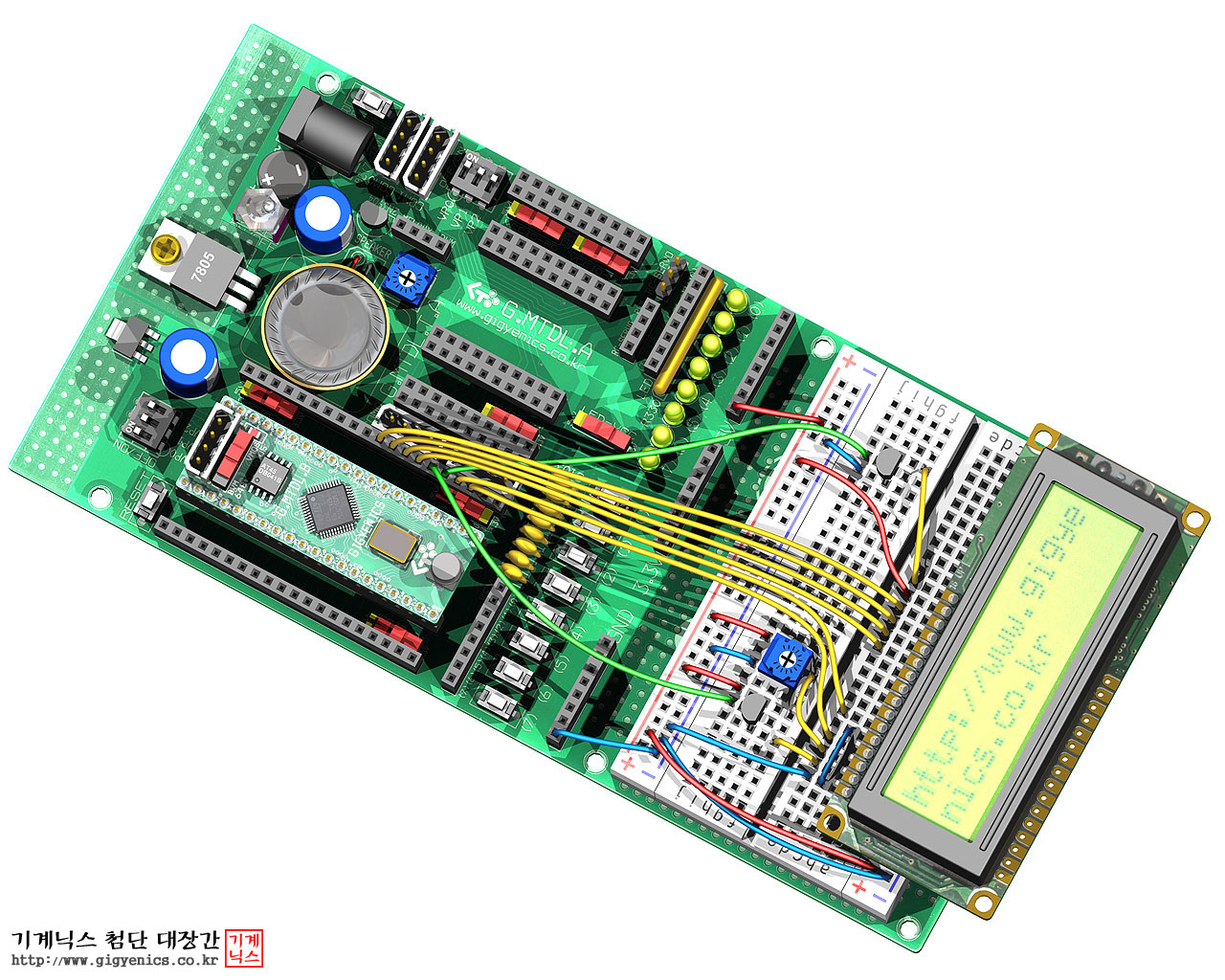

맷돌 전용 연습기판을 사용하는 경우는 아래 실제 회로를 꾸민 것을 참고하여 직접 회로를 꾸며주면 됩니다.



부가적인 설명은 예제안의 설명을 참고 바랍니다.





　

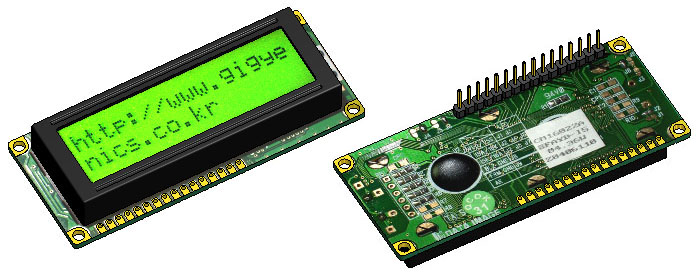

예제에 사용된 16*2 문자 LCD 는 아주 일반적인 것으로 쉽게 구할수 있는 것을 사용하였습니다.

문자 LCD 는 거의 기본적으로 16개의 핀이 있으며 위 그림에 보이는 핀은 브레드보드에 장착하기 위하여 직접 붙인 것입니다.



핀이 예제에 사용된 문자 LCD 처럼 위/아래 한줄로 되 있지 않고 양쪽 옆에 2줄로 돼 있는 경우는 별도의 변환기판을 사용하여 장착해야 합니다. 따라서, 실험을 위해서는 가급적 위 그림과 같은 형식의 것을 사용하기 바랍니다.

핀배치는 달라도 기본적인 기능은 완전히 동일하므로(회로도안의 핀 이름 참고) 일단 브레드보드에 장착할수 있는 형식의 것이라면 상관 없습니다.



맷돌은 최대 20*4 까지 문자 LCD 를 지원하므로 현존하는 거의 모든 문자 LCD 를 지원합니다.
