맷돌에서 제공하는 총 8 개의 10ms 주기 타이머를 사용하여 제트카 LED 를 구현합니다.



타이머 이벤트를 사용하여 정해진 시간마다 발생하는 이벤트에서 P0 포트에 연결된 LED 를 계속 이동시켜 제트카 LED 를 구현하는 방식입니다. 타이머 주기를 크게 하면 LED 이동 속도는 느려지고, 주기를 작게 하면 LED 이동 속도는 아주 빨라집니다.

이 예제로는 8 개나 제공되는 10ms 주기 타이머를 설정하는 방법과 가장 중요한 타이머 이벤트 사용방법을 배울수 있습니다.



맷돌 전용 연습기판이 없어도 예제 안에 첨부된 회로도를 사용하여 사용자가 직접 만능기판에 꾸며도 됩니다.

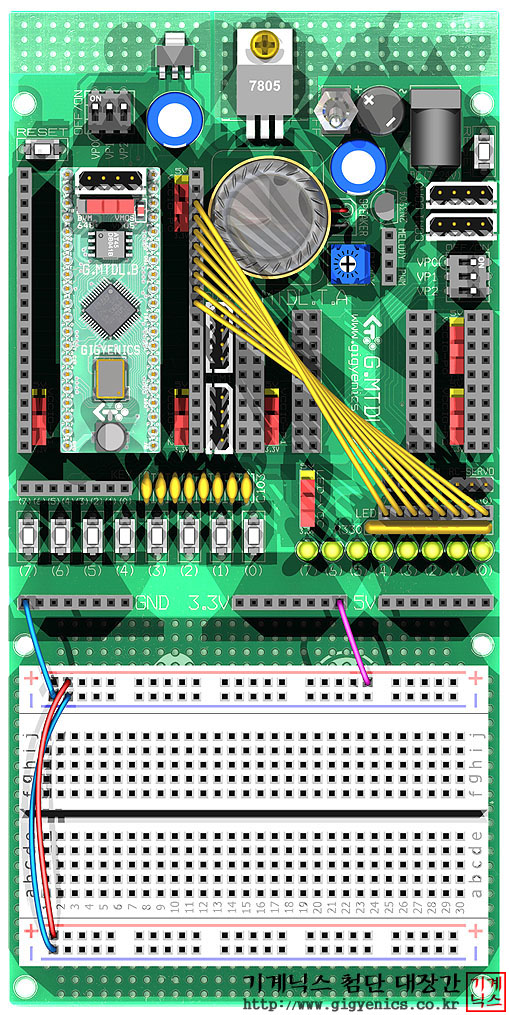

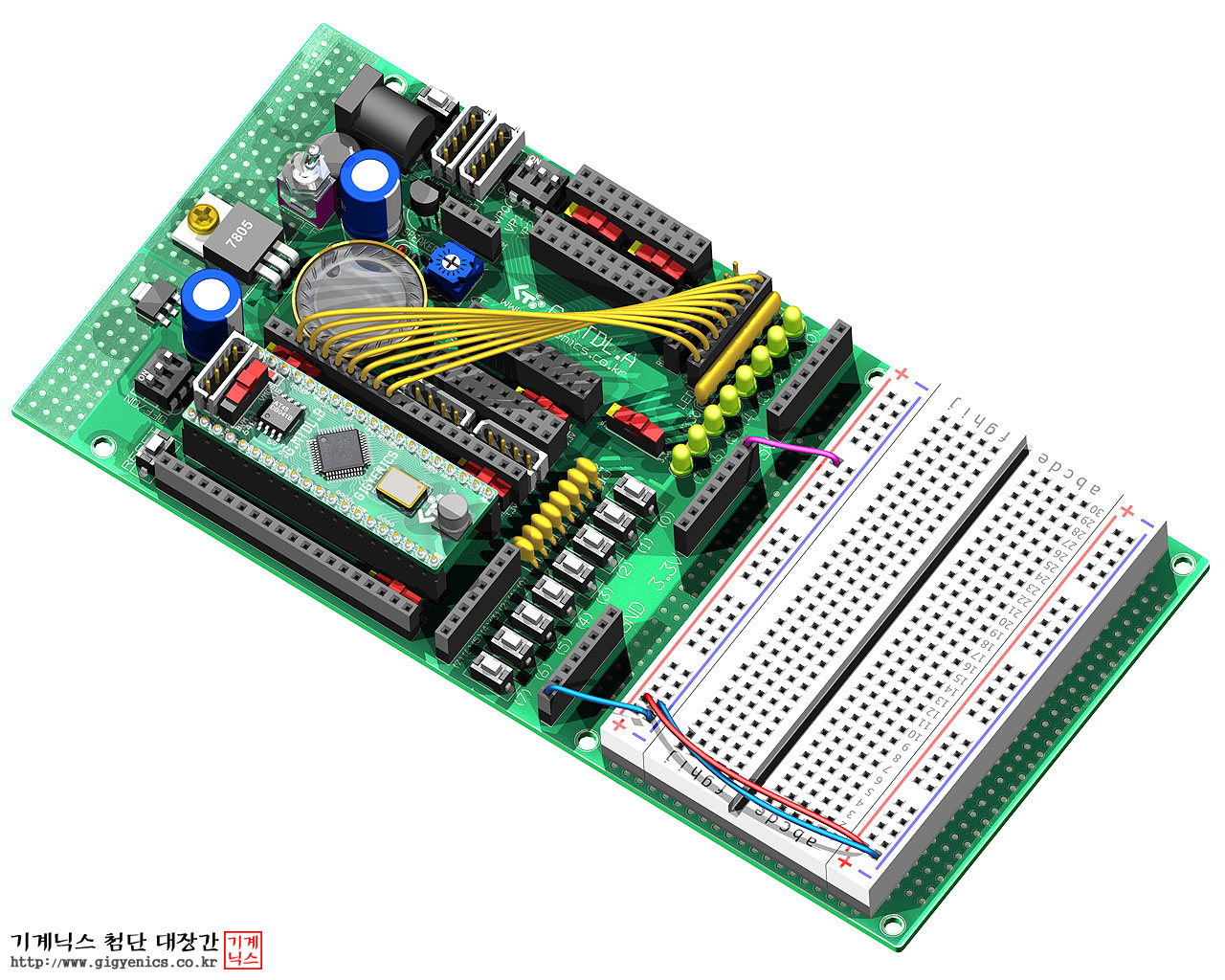

맷돌 전용 연습기판을 사용하는 경우는 아래 실제 회로를 꾸민 것을 참고하여 직접 회로를 꾸며주면 됩니다.



부가적인 설명은 예제안의 설명을 참고 바랍니다.





　





실험에 사용된 작은 LED 대신에 고휘도 대형 LED 를 사용하면(TR 등 별도의 간단한 구동회로 필요) 차량 등에 장착할수 있는 보다 실용적인 제품도 구현 가능합니다.



문자 LCD 관련 예제와 이 예제를 참고하면 타이머를 사용하여 1초단위 전자시계를 만들수도 있습니다.

향후 전자시계 예제는 별도 예제로 올려 놓겠습니다.
