맷돌에 내장된 멜로디 발생기를 제어해봅니다.



소녀시대의 GEE, 만약에, 나혼자서마법의성, 크리스마스 캐롤이 순서대로 연주되는 것을 들을수 있습니다.

맷돌에는 총 3개의 PWM 장치(12개 채널)가 내장돼 있으며, 각각 한개 씩의 멜로디 생성기를 가지고 있습니다.



맷돌 전용 연습기판이 없어도 예제 안에 첨부된 회로도를 사용하여 사용자가 직접 만능기판에 꾸며도 됩니다.

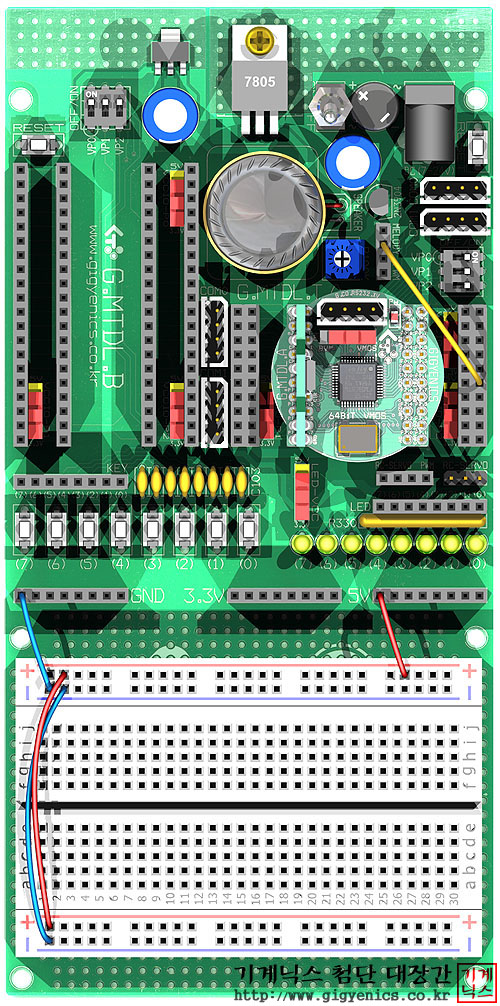

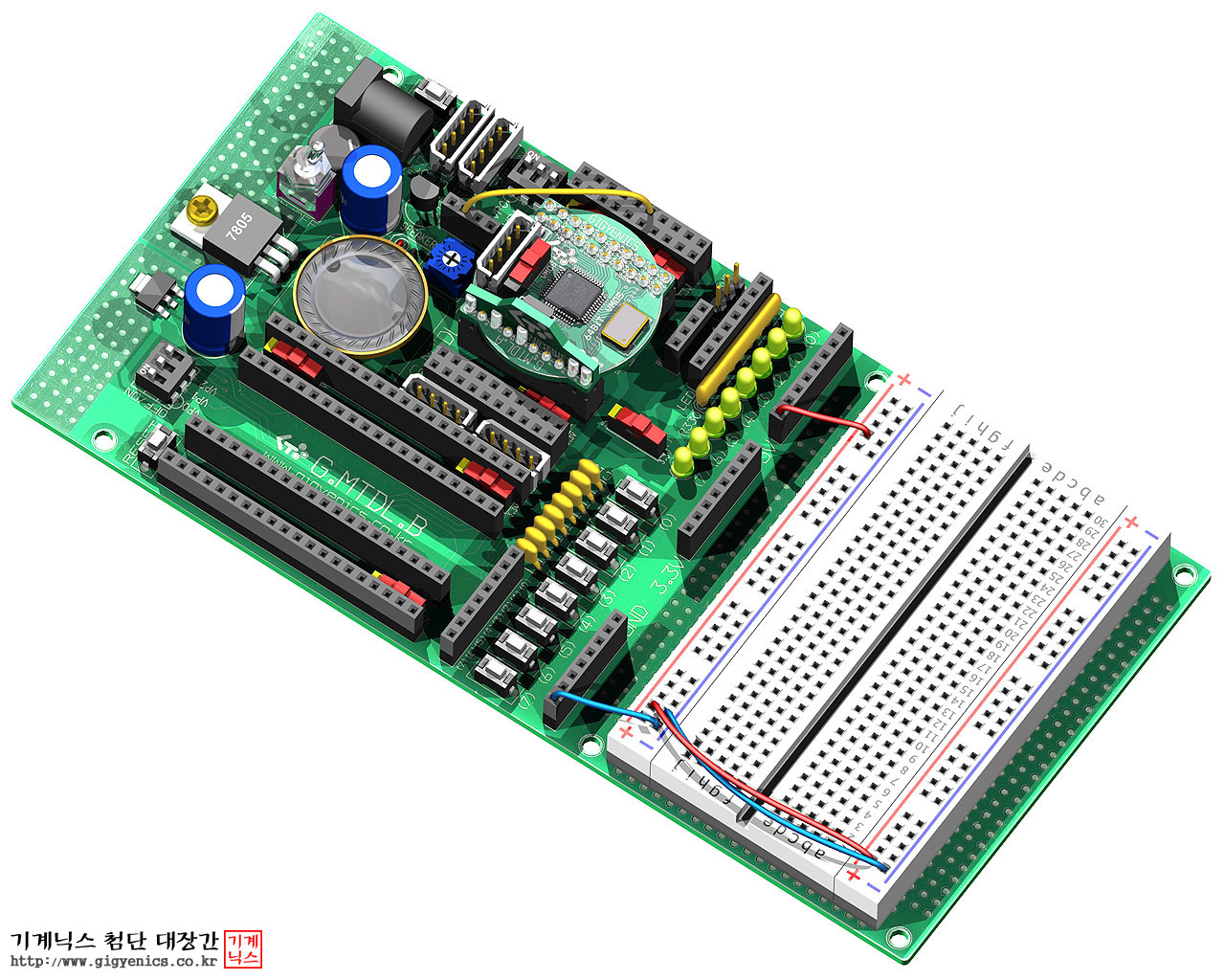

맷돌 전용 연습기판을 사용하는 경우는 아래 실제 회로를 꾸민 것을 참고하여 직접 회로를 꾸며주면 됩니다.



부가적인 설명은 예제안의 설명을 참고 바랍니다.











실험에는 소형 스피커를 사용합니다.



피에조 부저의 경우는 5V 동작형을 사용해야 제대로 큰 소리가 나옵니다(일반적인 9V 이상에서 동작하는 종류는 소리가 크게 나오지 않습니다). 피에조 부저의 경우 대역폭이 너무 좁은 단순한 것을 사용하면 여러 단계의 옥타브를 표현할수 없게 됩니다.

소리크기는 스피커 옆에 있는 가변저항으로 조정합니다.



3.3V 전압에서도 큰 소리를 내고 일반적인 모든 옥타브를 다 소화할수 있는 스피커를 사용하는 것이 좋습니다.
