맷돌의 범용 I/O 포트를 제어하는 기본 예제입니다.



맷돌에는 8비트 포트가 총 3개 있으며 각각은 전부 각 비트마다 입/출력을 자유롭게 설정할 수 있습니다.

이 예제는 P0 포트에 LED 를 연결하여 소위 말하는 제트카 LED 를 구현합니다.



맷돌 전용 연습기판이 없어도 예제 안에 첨부된 회로도를 사용하여 사용자가 직접 만능기판에 꾸며도 됩니다.

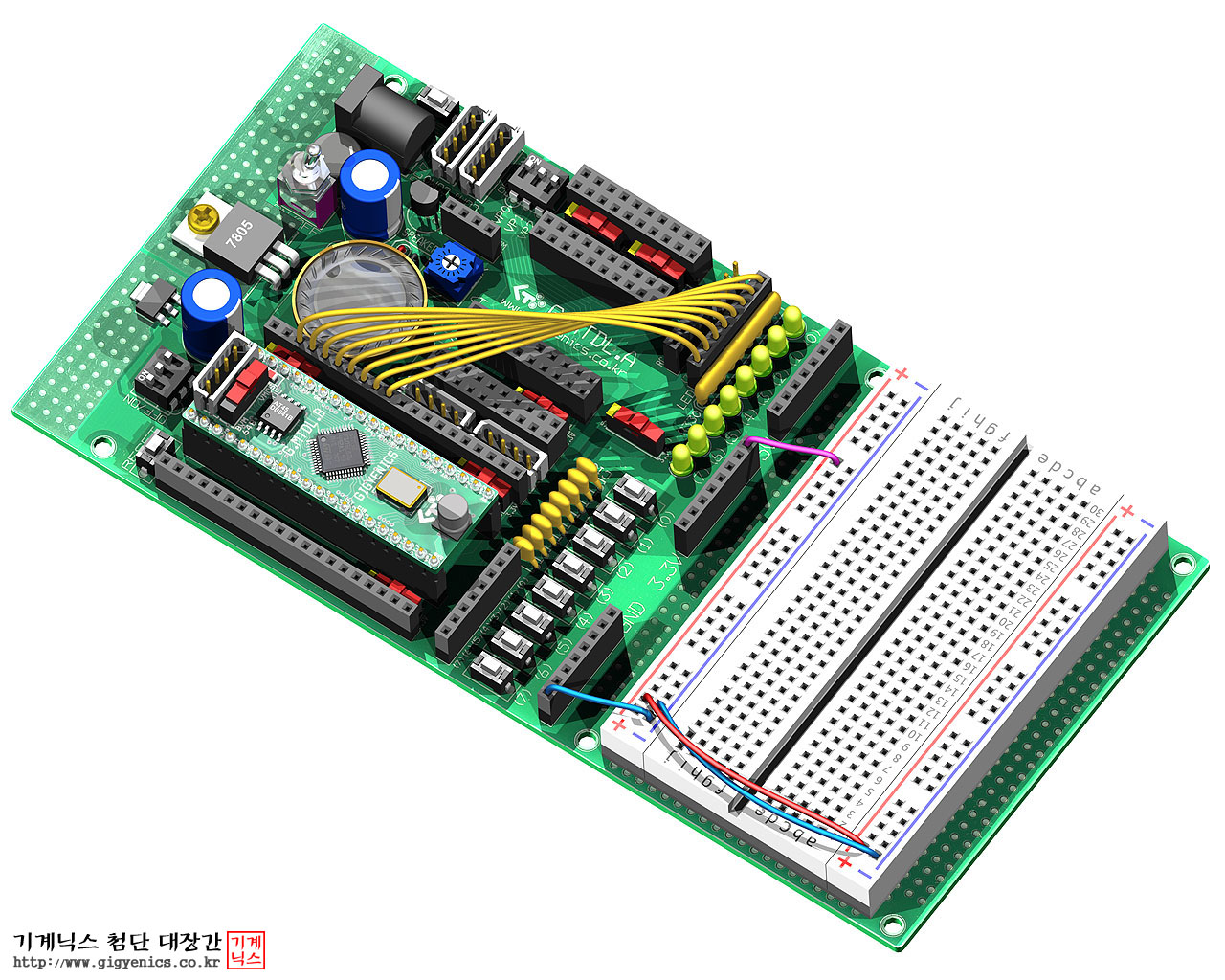

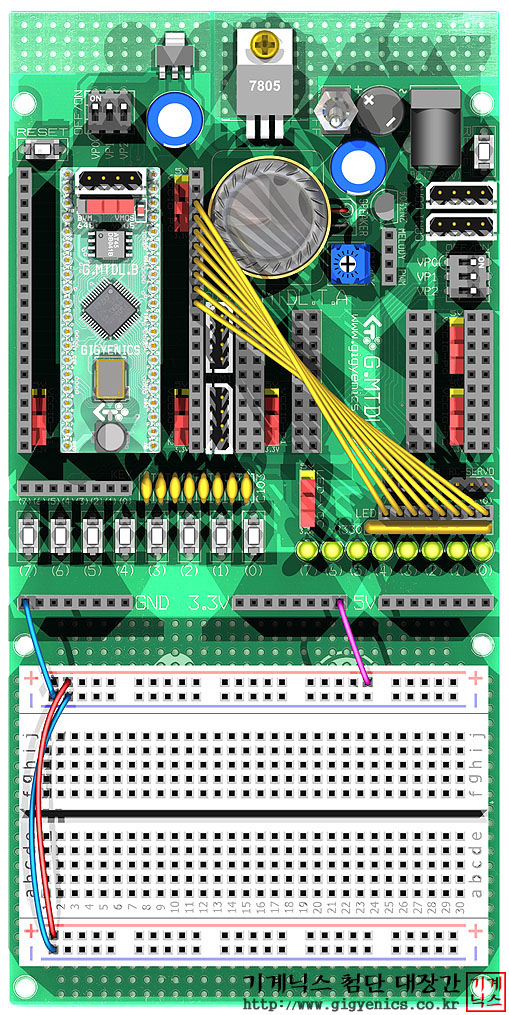

맷돌 전용 연습기판을 사용하는 경우는 아래 실제 회로를 꾸민 것을 참고하여 직접 회로를 꾸며주면 됩니다.



부가적인 설명은 예제안의 설명을 참고 바랍니다.











제트카 LED 는 가장 일반적이면서도 효과는 높은 I/O 포트 실험수단입니다.



실험에 사용된 작은 LED 대신에 고휘도 대형 LED 를 사용하면(TR 등 별도의 간단한 구동회로 필요) 차량 등에 장착할수 있는 보다 실용적인 제품도 구현 가능합니다.
